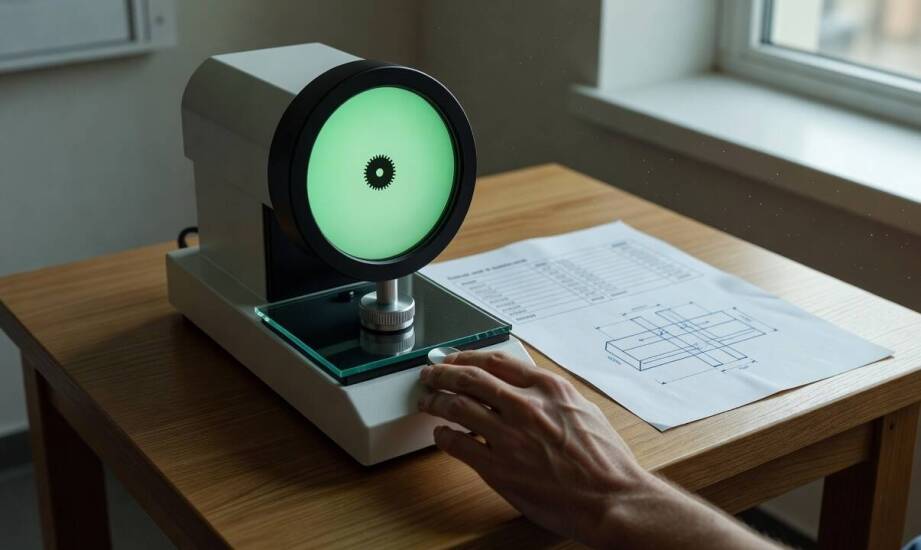

Jak czytać świadectwo wzorcowania projektora pomiarowego i ocenić jego dalsze użycie

Moment odebrania świadectwa po przeprowadzonym badaniu metrologicznym to etap, w którym decyduje się los urządzenia na linii produkcyjnej. Użytkownik otrzymuje dokument pełen tabel, odchyleń i wartości liczbowych, jednak same cyfry nie dają jednoznacznej odpowiedzi o przydatności sprzętu do dalszej pracy. Niewłaściwe odczytanie wyników stwarza poważne zagrożenie technologiczne. Zbyt optymistyczna ocena dopuszcza wadliwe detale do kolejnych etapów produkcji, natomiast zbytnia ostrożność wymusza kosztowne wycofywanie sprawnych maszyn. Prawidłowo przeanalizowany certyfikat potwierdza rzeczywistą dokładność przyrządu i określa ramy jego bezpiecznego użycia. Aby dokument badawczy przestał być wyłącznie wymogiem formalnym przechowywanym w segregatorach, inżynier jakości musi dokładnie zinterpretować kilka najważniejszych punktów raportu.

Które pozycje świadectwa określają stan projektora

Prawidłowo wystawione świadectwo zawiera cztery fundamentalne elementy informacyjne: wyniki pomiarów błędów wskazań, szacowaną niepewność pomiaru, szczegółowe warunki badania oraz ewentualne kryterium zgodności. Akredytowane wzorcowanie projektora obejmuje precyzyjnie określone parametry długości, kąta oraz geometrii stołu roboczego, które trafiają do dokumentu w formie tabelarycznej. Użytkownik znajdzie tam kolumny zestawiające wartość odniesienia z wzorca, rzeczywistą wartość odczytaną przez badany przyrząd oraz precyzyjnie obliczony błąd wskazania.

Laboratorium metrologiczne analizuje przede wszystkim błędy wskazań przy pomiarach długości przesuwem wzdłużnym i poprzecznym. Badanie to wykonuje się zazwyczaj w kilkunastu punktach referencyjnych, wykorzystując do tego precyzyjne wzorce kreskowe szklane o standardowych zakresach 100 mm, 200 mm i 300 mm. Metrolog określa błędy wskazań przy pomiarach kąta w pełnym zakresie 0–360°, do których wykorzystuje się odpowiednie płytki kątowe. Rygorystycznemu sprawdzeniu podlega także sam stół pomiarowy urządzenia. Na tym etapie specjaliści określają odchyłkę płaskości powierzchni szklanej szyby oraz równoległość przesuwów, a także sprawdzają odchyłkę prostopadłości przesuwu wzdłużnego względem poprzecznego.

Główną podstawę ostatecznej oceny technicznej stanowią wyniki pomiarów zestawione z oszacowaną niepewnością. Wartość ta jest wyliczana ściśle według wytycznych europejskiego dokumentu EA-4/02 i obejmuje wiele składowych, wśród których kluczową rolę odgrywa powtarzalność odczytów. Dokument musi również precyzować środowisko panujące w trakcie wzorcowania. Zalicza się do niego temperaturę otoczenia utrzymywaną na poziomie około 20°C oraz wilgotność powietrza, ponieważ parametry środowiskowe pozwalają odnieść uzyskane wyniki do rzeczywistych warunków panujących na hali produkcyjnej. Z kolei dołączone kryterium zgodności umożliwia natychmiastowe stwierdzenie, czy przyrząd nadal spełnia założenia określone w pierwotnej specyfikacji producenta.

Dokumentacja zawiera także niezbędne informacje o zachowaniu spójności pomiarowej. Laboratorium musi udowodnić nieprzerwany łańcuch powiązań między swoimi wzorcami roboczymi a państwowymi lub międzynarodowymi wzorcami jednostek miar. Taki zapis gwarantuje inżynierom, że uzyskane odczyty są uznawane na całym świecie i mogą stanowić twardy dowód w przypadku ewentualnych sporów jakościowych z podwykonawcami.

Przekładanie odchyleń na decyzje użytkowe

Odczytanie suchych danych z certyfikatu to dopiero początek procesu analitycznego. Prawdziwie kluczowym krokiem jest porównanie odchyleń ze świadectwa z wewnętrznymi tolerancjami detali, które dany projektor ma na co dzień weryfikować. Dział kontroli jakości musi przeliczyć, czy suma błędu wskazań i rozszerzonej niepewności pomiaru mieści się w granicach wymaganej dokładności technologicznej. Jeżeli wynik tej analizy jest pozytywny, urządzenie pozostaje w pełni przydatne do wykonywania bieżącej weryfikacji produktów oraz prowadzenia audytów wewnętrznych. Gdy połączona wartość przekracza dopuszczalny próg technologiczny, inżynierowie muszą ograniczyć zakres stosowania sprzętu, zwiększyć częstotliwość monitorowania odchyłek lub skierować przyrząd do natychmiastowej naprawy.

Działanie tego mechanizmu doskonale widać w codziennej praktyce pomiarowej. Jeżeli całkowita tolerancja wykonania kontrolowanego elementu wynosi zaledwie kilkanaście mikrometrów, a zsumowana wartość błędu i niepewności projektora pochłania znaczną część tego przedziału, ryzyko odrzucenia prawidłowego wyrobu drastycznie rośnie.

Wielu użytkowników popełnia błąd, analizując wyłącznie samą wartość uchybu. Taka metoda oceny sprzętu jest niewystarczająca, ponieważ bez znajomości oszacowanej niepewności nie da się określić ryzyka błędnej akceptacji wadliwego detalu. Wspomniana wcześniej powtarzalność stanowi fundamentalny element całego budżetu niepewności. Bezpośrednio decyduje ona o tym, czy wyniki uzyskiwane przez operatorów na kolejnych zmianach produkcyjnych zachowają rygorystyczną wiarygodność.

Wyniki ujęte w dokumencie potrafią wymusić dodatkowe sprawdzenie przyrządu. Dzieje się tak najczęściej, gdy zarejestrowane błędy długości lub kąta niebezpiecznie zbliżają się do górnej granicy tolerancji mierzonych wyrobów. Ryzyko pomyłki rośnie również w sytuacji, gdy warunki środowiskowe w konkretnym zakładzie różnią się drastycznie od stabilnych warunków laboratoryjnych utrzymywanych w placówce wzorcującej. Kolejnym sygnałem alarmowym bywa odnotowana niestabilność wskazań projektora na przestrzeni ostatnich cykli kalibracyjnych. Użytkownik zmuszony jest wówczas zmienić procedury pomiarowe, dopuszczając urządzenie wyłącznie do operacji wymagających znacznie mniejszej precyzji.

Zapewnienie spójności pomiarowej i miarodajności wyników wymaga współpracy z odpowiednio certyfikowanym podmiotem. Akredytowane laboratorium metrologiczne MEAS-LAB z Bielska-Białej, posiadające certyfikat PCA AP 220, wykonuje zaawansowane procedury sprawdzające w obszarze metrologii długości i kąta. Wydawane świadectwa prezentują kompletny obraz stanu metrologicznego, dostarczając pełne dane o błędach, obliczonej niepewności oraz rzeczywistych warunkach badania, co ułatwia zarządzanie parkiem maszynowym.

Świadectwo jako narzędzie zarządzania jakością

Otrzymany z laboratorium certyfikat nabiera realnej wartości rynkowej dopiero wtedy, gdy przekształca się w bazę decyzyjną. Dogłębne zrozumienie poszczególnych pozycji tabelarycznych pozwala wyeliminować ryzyko przepuszczenia wadliwych detali na końcowe etapy montażu. Prawidłowa interpretacja dokumentu zapewnia inżynierom pewność, że projektor będzie pracował z optymalną dokładnością, a samo świadectwo wzorcowania spełni funkcję praktycznego zabezpieczenia technologicznego. Przedsiębiorstwo zyskuje dzięki temu pewność, że kontrola wyrobów opiera się na twardych danych pomiarowych.
