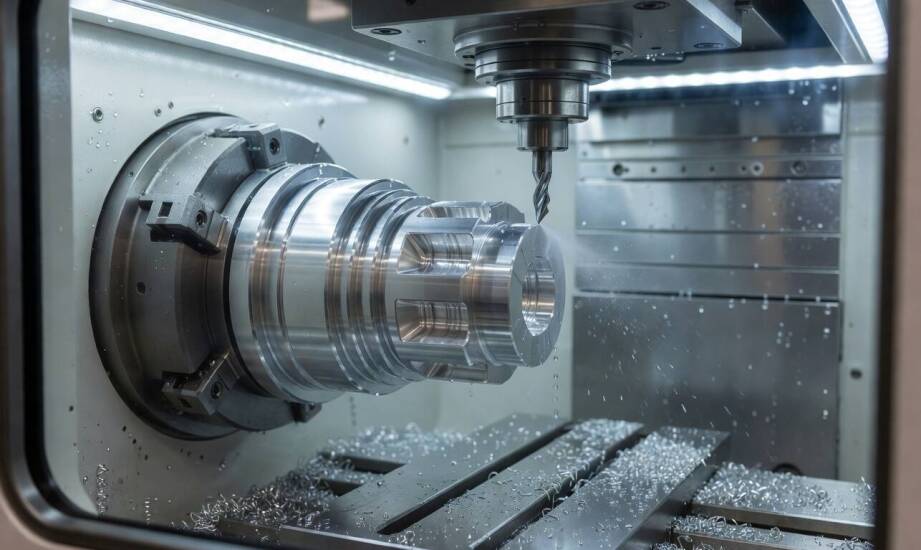

Jak geometria detalu decyduje o wyborze toczenia albo frezowania CNC

Podobne na pierwszy rzut oka elementy metalowe mogą wymagać zupełnie odmiennych procesów obróbczych, a ostateczna decyzja technologiczna opiera się niemal wyłącznie na ich geometrii. Konstruktorzy maszyn i inżynierowie z sektora automotive często analizują, która metoda usunięcia naddatku materiału zapewni optymalną precyzję i wydajność. Wałek z wieloma średnicami i zewnętrznymi gwintami oraz masywna płyta z licznymi kieszeniami i asymetrycznie rozmieszczonymi otworami mogą wydawać się równie proste w produkcji. W rzeczywistości to właśnie specyficzny kształt i rozkład baz pomiarowych decydują o wyborze między toczeniem a frezowaniem CNC. Zrozumienie tych różnic zapobiega błędom technologicznym i znacząco skraca czas realizacji pojedynczych komponentów oraz całych serii produkcyjnych.

Geometria detalu obrotowego a przestrzenne kontury

Detale charakteryzujące się osiową symetrią, powtarzalnymi średnicami oraz dominującymi powierzchniami walcowymi lub stożkowymi naturalnie kierują proces technologiczny do toczenia CNC. W tej metodzie to obracający się ze znaczną prędkością przedmiot obrabiany stanowi główną oś ruchu, podczas gdy nieruchome narzędzie skrawające przesuwa się liniowo. Taka mechanika pozwala na wysoce równomierne usuwanie materiału wzdłuż osi, co gwarantuje uzyskanie ponadprzeciętnej dokładności cylindryczności i koncentryczności. Elementy takie jak wałki napędowe, stalowe tuleje, sworznie czy skomplikowane ślimaki powstają najczęściej w jednej ciągłej operacji, przy minimalnej liczbie koniecznych zamocowań w uchwycie tokarki.

Zupełnie inna kinematyka towarzyszy obróbce części o budowie pryzmatycznej. Frezowanie CNC najlepiej sprawdza się przy elementach zawierających wewnętrzne kieszenie, płaskie bazy montażowe oraz nieregularne obrysy zewnętrzne. W tym przypadku półfabrykat pozostaje nieruchomo zamocowany na stole roboczym maszyny, a materiał zbiera obracające się wokół własnej osi narzędzie wieloostrzowe. Głowica frezarska swobodnie porusza się w płaszczyznach wyznaczonych przez osie X, Y oraz Z, co umożliwia precyzyjną obróbkę skomplikowanych konturów i otworów rozmieszczonych poza osią symetrii. Przestrzennych kształtów korpusów czy asymetrycznych wsporników dla branży motoryzacyjnej po prostu nie da się wykonać na tokarkach bez angażowania dodatkowych, kosztownych operacji.

Tolerancje wymiarowe i właściwości półfabrykatu

Rygorystyczne wymagania jakościowe narzucane przez zaawansowany przemysł zmuszają technologów do uwzględniania parametrów wykraczających poza sam kształt. Tolerancje wymiarowe utrzymywane na poziomie IT6–IT8 oraz wymagana chropowatość powierzchni w przedziale Ra 0,8–3,2 µm bezpośrednio wpływają na ostateczny dobór parku maszynowego. Toczenie CNC zazwyczaj łatwiej i stabilniej zapewnia wysoką powtarzalność przy seryjnej produkcji części obrotowych. Z kolei nowoczesne centra frezarskie pozwalają na bezbłędne utrzymanie płaskości i prostopadłości płaszczyzn w masywnych elementach o złożonej architekturze wewnętrznej. Oczekiwana jakość wykończenia decyduje też o parametrach skrawania i doborze odpowiednich płytek wieloostrzowych.

Sam materiał wejściowy, jego początkowa grubość oraz zaplanowany naddatek na obróbkę determinują ostateczny przebieg pracy. Konkretne formy surowca mogą wymusić diametralną zmianę kolejności operacji lub podział twardego detalu na podzespoły. Wśród takich wymagających materiałów znajdują się najczęściej:

• masywne odkuwki stalowe o dużych naddatkach,
• wielkogabarytowe odlewy żeliwne,
• grube blachy wypalane laserowo.

Nierzadko obróbka tych elementów wymaga najpierw agresywnego toczenia zgrubnego w celu szybkiego zdjęcia ogromnej masy materiału, po którym następuje precyzyjne frezowanie wykańczające poszczególnych płaszczyzn. Taka sekwencja pozwala skutecznie uniknąć odkształceń wywołanych naprężeniami wewnętrznymi.

W naszej praktyce realizowania zleceń dla motoryzacji obserwujemy, jak ogromne znaczenie ma rygorystyczne dopasowanie procesu do dokumentacji. Zdarza się, że po etapie skrawania konieczne jest ręczne dogwintowanie lub gratowanie otworów, czym zajmuje się wykwalifikowany ślusarz. W Gliwicach, gdzie znajduje się nasz zakład ANMAR, poddajemy wnikliwej analizie wszystkie cechy geometryczne rysunku technicznego przed uruchomieniem maszyn. Analiza technologiczna pozwala bezbłędnie przydzielić poszczególne zadania do odpowiednich tokarek lub frezarek, zachowując narzucone przez inżyniera tolerancje kształtu.

Właściwy wybór technologii obróbki metalu zawsze wynika ze starannej oceny geometrii konkretnego detalu, docelowej jakości powierzchni oraz wielkości planowanej serii produkcyjnej. Mechaniczne właściwości materiału oraz przestrzenny rozkład baz wymiarowych jednoznacznie wskazują, czy optymalnym rozwiązaniem będzie zastosowanie tokarki, czy wieloosiowego centrum frezarskiego. Kierowanie się rygorystycznymi wymaganiami rysunku technicznego gwarantuje osiągnięcie pełnej zgodności wymiarowej, a tym samym eliminuje straty materiałowe. Niezależnie od stopnia skomplikowania projektu, to właśnie fizyczny kształt komponentu dyktuje technologię, która przełoży wirtualny model na gotowy produkt przeznaczony do montażu.
