Jak precyzyjna obróbka CNC przekłada projekt na powtarzalny detal dla przemysłu

Ten sam rysunek techniczny wałka transmisyjnego trafia do dwóch niezależnych warsztatów mechanicznych. W jednym zakładzie gotowy detal trzyma rygorystyczną tolerancję rzędu ±0,05 milimetra i charakteryzuje się idealnie gładką powierzchnią. W drugim miejscu odchylenia wymiarowe przekraczają 0,1 milimetra, a krawędzie po frezowaniu pozostają wyraźnie postrzępione. Rozbieżność ta nie wynika z samego modelu komputerowego, lecz z braku przemyślanej strategii wytwarzania na hali produkcyjnej. Właściwe zaplanowanie procesu ubytkowego pozwala precyzyjnie zsynchronizować wizję projektanta z rzeczywistymi możliwościami parku maszynowego oraz unikalną specyfiką wybranego stopu.

Od modelu komputerowego do powtarzalnej produkcji

Współczesne techniki wytwarzania opierają się na zaawansowanym sterowaniu numerycznym obrabiarki. Oprogramowanie inżynierskie CAM generuje dokładne ścieżki przejścia narzędzia na podstawie trójwymiarowego modelu przestrzennego CAD. Maszyna usuwa następnie nadmiar materiału ze stalowego bloku w ściśle kontrolowanym procesie skrawania. Prawidłowo zaprogramowana obrabiarka gwarantuje powtarzalność wymiarową nawet przy wielotysięcznych seriach. System numeryczny bezpośrednio łączy cyfrowy program, moc wrzeciona oraz fizyczne właściwości surowca. Uwzględnienie odpowiedniej twardości obrabianej stali czy plastyczności aluminium pozwala skutecznie zminimalizować błędy wynikające z czynnika ludzkiego. Programista dobiera również odpowiednie prędkości obrotowe, posuwy oraz optymalną głębokość cięcia dla każdego etapu prac.

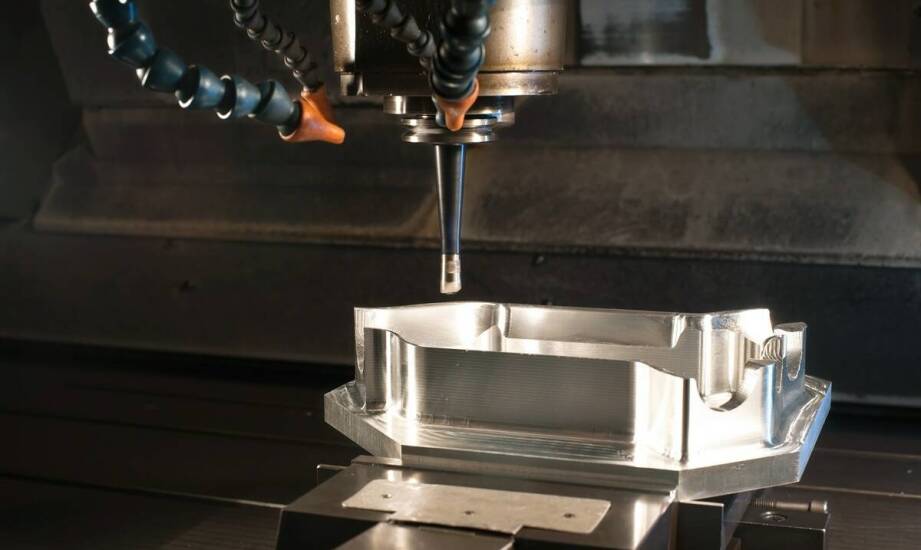

Proces ten dzieli się na kilka podstawowych metod kształtowania bryły. Frezowanie sprawdza się doskonale przy skomplikowanych geometriach nieobrotowych o nieregularnym kształcie. Wykorzystywane narzędzie tworzy płaskie powierzchnie, głębokie rowki i skomplikowane kontury, utrzymując tolerancje dochodzące do ±0,01 milimetra. Toczenie z kolei nadaje idealnie cylindryczne kształty wałkom, trzpieniom i różnego rodzaju tulejom. Detal obraca się z dużą prędkością w zaciskowym uchwycie, podczas gdy nóż tokarski przesuwa się miarowym ruchem liniowym wzdłuż osi. Wybór konkretnej operacji technologicznej zależy wyłącznie od geometrii docelowej wyrobu. Praktyka pokazuje, że wieloosiowa obróbka metali w Radomiu skutecznie zaspokaja rosnące potrzeby branży maszynowej na wysoce precyzyjne komponenty napędowe.

Detale projektowe wpływające na proces skrawania

Konstruktorzy tworzący modele pod późniejszą obróbkę powinni bezwzględnie przestrzegać kilku technologicznych reguł. Unikanie idealnie ostrych krawędzi wewnętrznych stanowi fundament pomyślnej realizacji projektu w metalu. Minimalny promień zaokrąglenia najczęściej wynosi od 0,5 do 1 milimetra. Wybrana wartość odpowiada standardowym średnicom frezów trzpieniowych dostępnych w narzędziowniach. Grubość ścian konstrukcyjnych nie powinna spadać poniżej 0,8 milimetra dla większości twardych stopów. Zbyt cienkie przekroje materiałowe łatwo ulegają trwałym odkształceniom pod wpływem potężnych sił skrawania i wibracji wrzeciona frezarki. Projektant musi również przewidzieć płaskie powierzchnie bazowe, służące do bezpiecznego zamocowania detalu w imadle maszynowym. Zostawienie optymalnego naddatku materiałowego rzędu 1 do 2 milimetrów na operacje wykończeniowe znacząco poprawia gładkość uzyskiwanej powierzchni zewnętrznej.

Nawet optymalnie przygotowany plik inżynierski zderza się z ograniczeniami fizyki na stanowisku roboczym. Poważną przeszkodą w osiąganiu najwyższej precyzji pozostają nieuniknione odkształcenia termiczne bloku. Ciepło generowane w trakcie agresywnego oddzielania wióra nagrzewa zarówno element poddawany obróbce, jak i pracujące narzędzie. Niewłaściwe chłodzenie detalu powoduje jego natychmiastową rozszerzalność cieplną na poziomie 0,01 milimetra. Zjawisko to w skali masowej produkcji kumuluje się do ryzykownych błędów wymiarowych na całej partii towaru. Szybkie zużycie tnących ostrzy wykonanych z węglików spiekanych wymusza wprowadzanie regularnych korekt w pamięci obrabiarki. Zewnętrzne pomiary, wykonywane za pomocą nowoczesnych maszyn współrzędnościowych, na bieżąco weryfikują ścisłą zgodność fizycznego elementu z dokumentacją techniczną.

Rola precyzyjnego skrawania w łańcuchu dostaw

Wytwarzanie części dla przemysłu wymaga płynnego przejścia od fazy koncepcyjnego prototypowania do regularnej produkcji seryjnej. Współpraca z doświadczoną narzędziownią bardzo często obejmuje cały cykl życia nowego produktu mechanicznego. Krajowe przedsiębiorstwa zlecają testowe wykonanie pojedynczych form wtryskowych, aby po weryfikacji wymiarów uruchomić opłacalne zamówienia hurtowe. Innowacyjne, pięcioosiowe centra frezarskie dysponują obecnie stabilną precyzją mikronową w obrabianiu stali. Zaawansowane maszyny numeryczne potrafią utrzymać restrykcyjne tolerancje rzędu ±0,0025 milimetra w warunkach kontrolowanej temperatury otoczenia. Osiągnięcie takich powtarzalnych wyników wymaga gigantycznego doświadczenia operatorów oraz bezbłędnej kalibracji całego systemu mocowania. Narzędziownia KLM Design z Radomia przekłada wiedzę inżynierską na gotowe wyroby, oferując kompleksowe realizacje od wirtualnego modelowania po wykonywanie specjalistycznych form ciśnieniowych. Przedsiębiorstwo wykorzystuje kilkudziesięcioletnią praktykę do omijania wąskich gardeł w lokalnych zakładach produkcyjnych.

Technologia usuwania naddatków staje się etapem absolutnie decydującym, gdy pojedynczy podzespół wymaga ścisłych tolerancji geometrycznych i perfekcyjnego spasowania z innym elementem. Trwałe korpusy silników spalinowych, skomplikowane zawory hydrauliczne czy wytrzymałe elementy tłoczące nabierają ostatecznych właściwości technicznych właśnie na żeliwnym stole frezarki. W przypadku konstrukcji nieco prostszych maszyny numeryczne realizują zaledwie jedną z wielu operacji w długim łańcuchu wytwórczym, zwykle przeprowadzaną zaraz po procesie odlewania wstępnego korpusu. Rzetelnie przeprowadzone skrawanie zabezpiecza funkcjonalność układu i skutecznie warunkuje końcowy sukces każdego mechanizmu.
